軟板電鍍法

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6551發布日期：2016-10-25 10:42【大中小】

前面已重覆提及一般超薄銅箔在低于9um以下時，由于其持取性及操作上的困難，加諸電解銅箔制程設備的限制，迫使軟板業界研發出以鋁或銅當載體支撐薄銅的方式制造出超薄銅箔。

電鍍法超薄銅箔主要制造方法，基本上乃沿用類似電解銅箔表面處理之鍍銅方式，系于30-40um之鋁箔或銅箔載體上涂敷一層有機分離層，再鍍上一層1-5um平滑的薄銅，并經如同電解銅箔所作各種表面處理及防銹處理制程，即得超薄電鍍型載體銅箔。

銅箔基板（CCL）廠以含鋁載體銅箔與樹脂積層材壓合，制成鋁附著銅箔基板，供應PCB業界使用。在蝕刻使用前，可先將鋁箔層撕去，依正常程序進行電路制作，也可直接以附鋁銅箔基板作成電路，并于鉆孔后以化學藥劑腐蝕，除去鋁箔部分，待電路露出后，再進行導通孔鍍銅及電路鍍銅。一般電路蝕刻液采用酸性腐蝕劑，使銅及鋁可同時除去，如僅需單獨蝕鋁，則可使用NaOH或KOH。

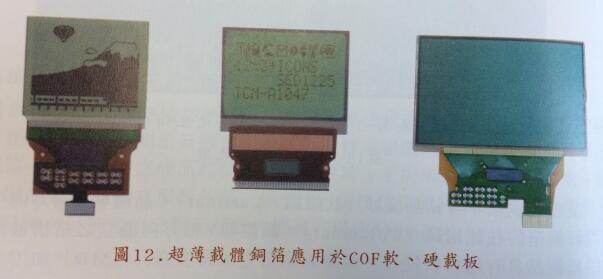

1-5um超薄電鍍法載體銅箔。目標應用于超高密度、超細線化、超薄化等印刷線路制程，輔以開發高功能性、高附加價值之高頻、寬頻電路板及滿足build-up制程及COF等構裝軟板、硬載板制程特性需求（圖12），為一極具市場潛力及高附加價值的產品及應用材料。
