彎折壽命從萬次到億次，柔性電路板材料迎來哪些顛覆性變革？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：51發布日期：2025-05-06 09:16【大中小】

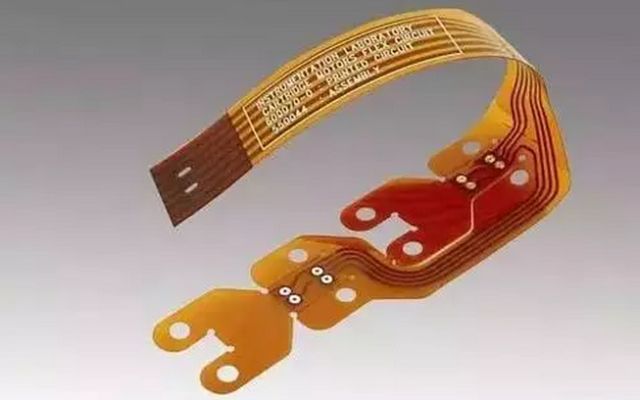

在電子設備日新月異的發展進程中，柔性電路板（FPC）憑借其可彎折、輕薄等特性，成為諸多前沿產品的關鍵組件。從早期僅能承受萬次彎折，到如今部分高端 FPC 可實現億次彎折，這一飛躍背后，是材料領域的顛覆性變革。?

傳統 FPC 常用的聚酰亞胺（PI）材料，在過去長期占據主導地位。PI 具有出色的熱穩定性，能在 - 200°C 至 400°C 的寬泛溫度區間內保持穩定，機械強度也較為可觀，適用于高溫、高可靠性要求的場景，如可折疊手機、工業設備等。然而，在追求更高彎折壽命的道路上，其局限性逐漸顯現。盡管 PI 具備一定韌性，可多次彎折不開裂，但面對億次彎折的嚴苛需求，其分子結構在反復應力作用下，仍會出現微觀層面的損傷積累，最終導致性能下降。?

柔性電路板為突破這一瓶頸，新型超柔性材料應運而生。以聚氨酯彈性體（PU）為代表的材料，展現出卓越的柔韌性與抗疲勞性能。PU 的分子鏈中含有大量柔性鏈段，賦予其獨特的可拉伸性與回復性。在微觀結構上，其分子鏈之間能夠在彎折過程中相對滑動與重排，有效分散應力，減少因應力集中導致的材料損傷。實驗數據顯示，采用 PU 材料制成的 FPC，在彎折測試中，輕松突破百萬次彎折大關，部分高性能產品甚至接近億次彎折標準，為 FPC 在可穿戴設備等頻繁彎折場景中的應用，開辟了新的可能。?

與此同時，自修復材料也在柔性電路板領域嶄露頭角。這類材料宛如擁有 “自愈” 超能力，

FPC 線路因彎折或外力沖擊出現微觀裂紋時，材料可自動修復損傷。以基于微膠囊技術的自修復材料為例，其內部均勻分散著含有修復劑的微膠囊。一旦材料產生裂紋，微膠囊破裂，修復劑流出，在催化劑作用下迅速聚合，填補裂紋縫隙，恢復材料的完整性與電學性能。這不僅顯著延長了 FPC 的使用壽命，還極大提升了其在復雜使用環境下的可靠性，讓 FPC 在經歷億次彎折后，依然能保持穩定的信號傳輸，避免因線路斷裂引發的設備故障。?

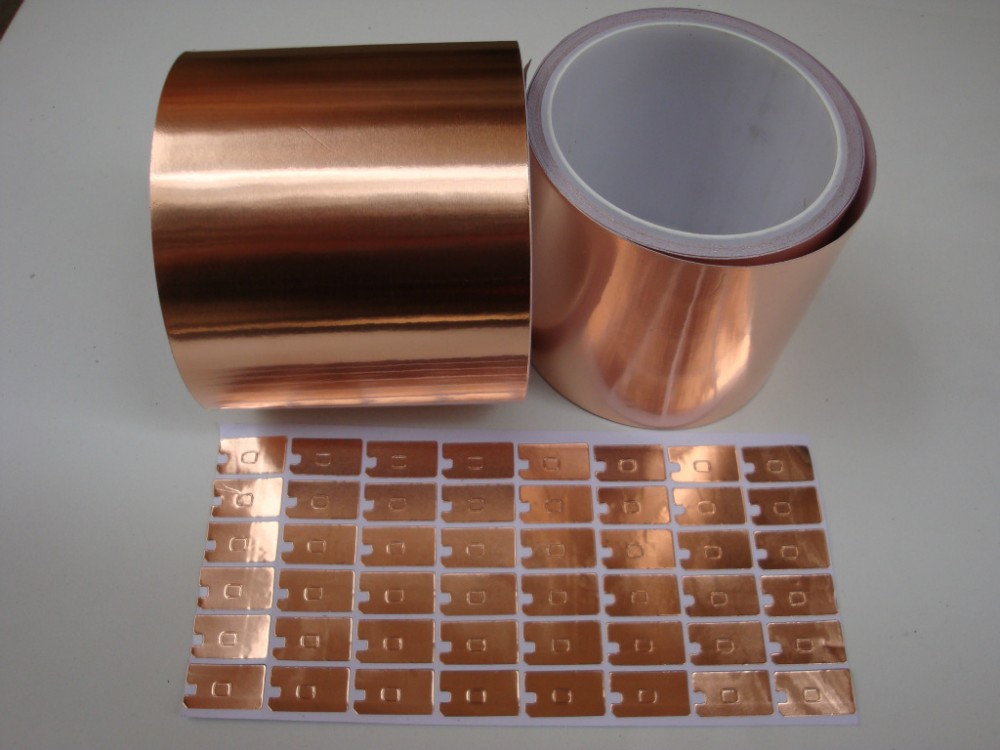

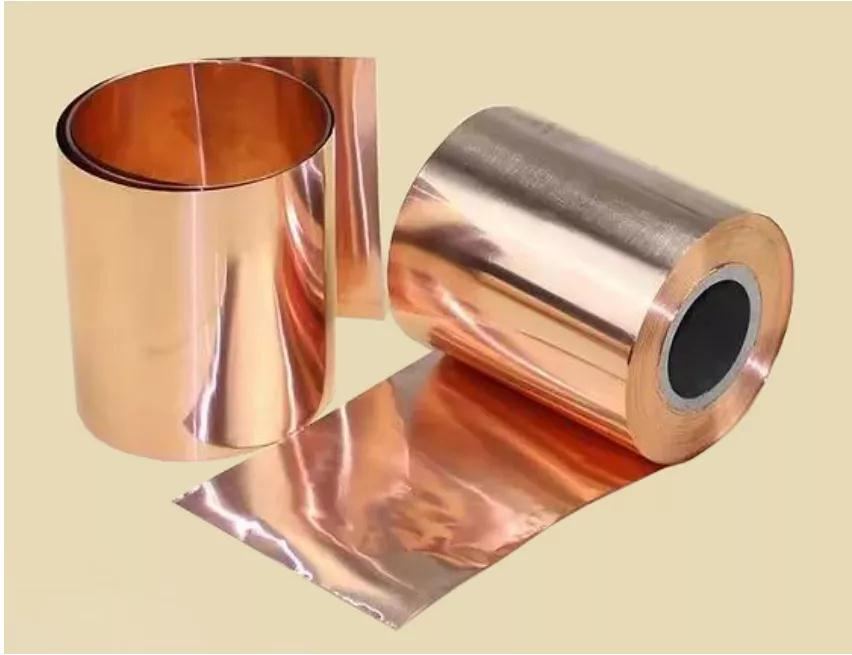

在導電層材料方面，傳統銅箔在高頻彎折下，由于其晶體結構特性，容易出現晶界滑移、位錯堆積等現象，導致電阻增加、信號傳輸受阻。而如今，納米銀線與碳納米管復合材料正逐漸成為熱門替代方案。納米銀線具有超高的電導率與良好的柔韌性，其直徑僅為幾十到幾百納米，在彎折過程中，能憑借獨特的細長結構，有效減少應力集中對導電性能的影響。碳納米管則具備優異的機械性能與電學性能，將其與納米銀線復合后，形成的導電網絡在保持高導電性的同時，大幅提升了 FPC 導電層的彎折耐久性。通過巧妙設計復合材料的微觀結構與配比，FPC 導電層在經歷億次彎折后，電阻變化可控制在極小范圍內，確保電子設備穩定運行。?

軟板廠講從傳統 PI 材料到超柔性 PU、自修復材料，再到新型導電層材料，柔性電路板材料的顛覆性變革，正驅動著 FPC 彎折壽命實現質的飛躍，為電子設備的輕薄化、高可靠性發展注入源源不斷的動力，在可穿戴設備、折疊屏電子設備等前沿領域，綻放出無限的應用潛力。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
