常見的柔性電路板有哪四種？你知道嗎？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：941發布日期：2024-10-22 08:56【大中小】

柔性電路板（FPC）是一種由聚酰亞胺或聚酯薄膜制成的高可靠性和優良的柔性印刷電路板。它具有布線密度高、重量輕、厚度薄、彎曲性好等特點。今天就給大家介紹一下常見的四種柔性電路板。

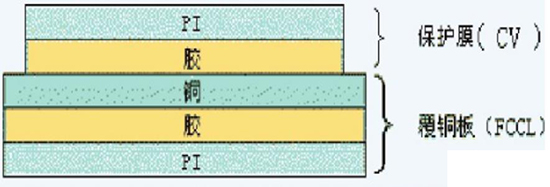

1、單面柔性板

最低成本。當電氣性能要求不高，可采用單面接線時，應選用單面柔性板。這種最常見的形式已經商業化使用，如打印機噴墨盒和計算機內存。單面柔性板具有一層化學蝕刻的導電圖案，柔性絕緣基板表面的導電圖案層為壓延銅箔。用于柔性裝配的絕緣基板可以是聚酰亞胺（Kapton）、聚對苯二甲酸乙二醇酯（PET）、芳綸纖維紙（Nomex）和聚氯乙烯（PVC）。

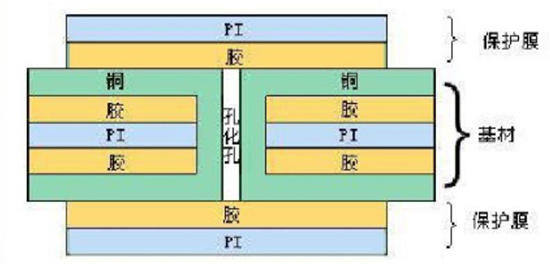

2、雙面柔性板

雙面柔性板是通過在基底膜的兩側蝕刻形成的導電圖案。金屬化孔連接絕緣材料兩側的圖案，形成導電通路，滿足設計和使用功能的靈活性。覆蓋膜可以保護單面和雙面導線，并指示部件的位置。

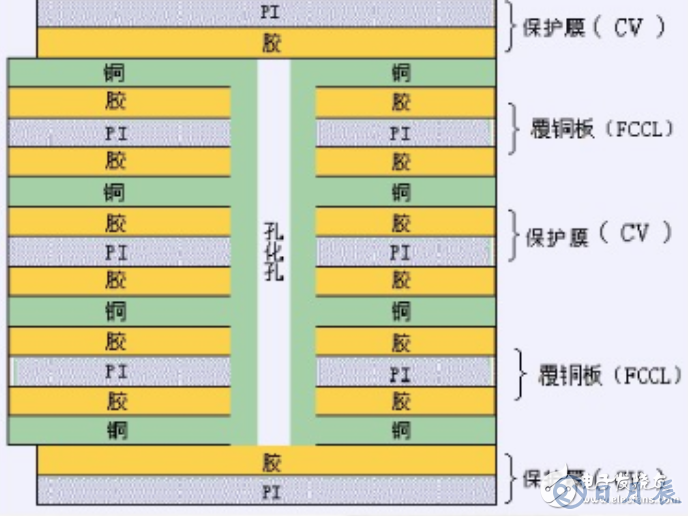

3、多層柔性板

多層柔性板是將三層或多層單面柔性電路板或雙面柔性電路板層壓在一起，通過鉆孔和電鍍形成金屬化孔，并在不同層之間形成導電通路。這樣，就不需要復雜的焊接工藝。盡管設計為這種柔性類型的導電層數量可以是無限的，但為了確保方便組裝，在布局設計中應考慮組裝尺寸、層數和靈活性之間的相互作用。

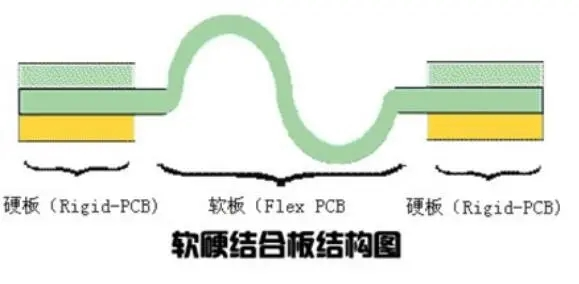

4、剛-撓組合型

傳統的剛撓板是由剛性和柔性基板有選擇地層壓在一起的組成的。結構緊密，以金屬化孔形成導電連接?？紤]到可靠性和價格因素，生產廠應試圖保持盡可能少的層數。

HDI剛?cè)峤Y(jié)合板：高密度互連（HDI）剛?cè)峤Y(jié)合印刷電路板是高端印刷電路板產品。其目標是滿足電子產品向小型化、高頻化、高速化、多功能化方向發展的需求。HDI剛?cè)釓?fù)合板結合了流行的HDI板和剛?cè)釓?fù)合板的優點，促進了電子系統設計和生產的高集成度和高智能化發展，已廣泛應用于航空航天、醫療設備、消費等高端電子產品中。

FPC的四種常見類型就介紹到這里，希望可以為您提供一些參考！
