柔性線路板鉆孔制程中常見不良因素

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8688發布日期：2015-09-05 11:12【大中小】

鉆孔是整個柔性線路板流程的第一站,其品質對后續程序有很大影響。鉆孔基本流程:組板→打PIN→鉆孔→退PIN。

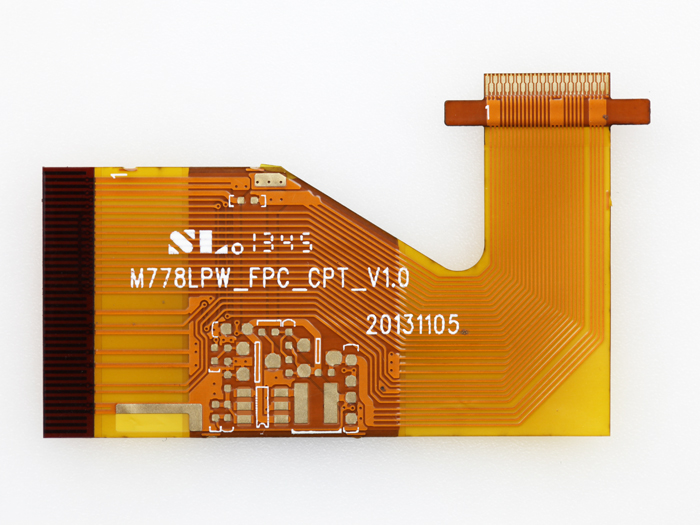

柔性線路板

1.產品常見不良:扯膠,尺寸漲縮

A、扯膠:A.膠粘劑性能(膠粘劑的軟化點是60-90℃),B.疊層數量(正常9張),受到的阻力,轉速,孔徑(⊙為3),鉆孔條件(設備,墊板,進刀數,退刀數)(進刀數0.6M/分鐘,轉速7.5萬/分鐘,退刀數25M/分鐘,切片后150℃烘烤1小時)。

B、尺寸漲縮:材料切片后150℃烘烤1小時鉆孔,正常標準為0.1%的尺寸漲縮,一般情況下MD方向會收縮,TD方向會膨脹。

C. 生產工藝要求
選擇蓋板→組板→膠帶粘合→打箭頭(記號)
基本組板要求:單面板 15張，單一銅10張或15張，雙面板10張，單一銅10張或15張，黃色Coverlay 10張或15張，白色Coverlay 25張，輔強板根據情況3-6張

2.蓋板主要作用
a、減少進孔性毛頭。
b、防止鉆機和壓力腳在材料面上造成的壓傷。
c、使鉆尖中心容易定位避免鉆孔位置的偏斜。
d、帶走鉆頭與孔壁摩擦產生的熱量,減少鉆頭的扭斷。

3.鉆針管制辦法
a、使用次數管制。
b、新鉆頭之辨識方法。
c、新鉆頭之檢驗方法。

4.品質管控要點
a、依據鉆片及鉆孔資料確認產品孔位與孔數的正確性,并檢查斷針,驗視鉆孔是否完全導通。
b、外觀品質不可有翹銅,毛邊之不良現象。

5.生產制程管控要點
a、產品確認
b、流程確認
c、組合確認
d、尺寸確認
e、位置確認
f、程序確認
g、刀具確認
h、坐標確認
i、方向確認

6、生產中操作常見不良表現和原因
a.斷針:①鉆機操作不當,②鉆頭存有問題,③進刀太快等

b.毛邊:①蓋板,墊板不正確,②鉆孔條件不對,③靜電吸附等等

7、影響到鉆孔品質的主要原因
a、操作人員;技術能力,責任心,熟練程度
b、鉆針;材質,形狀,鉆數,鉆尖
c、壓板;墊板;材質,厚度,導熱性
d、鉆孔機;震動,位置精度,夾力,輔助性能
e、鉆孔參數;分次/單次加工方法,轉數,進刀退刀速.
f、加工環境;外力震動,噪音,溫度,濕度
