柔性線路板廠家話你知:等離子體去鉆污與凹蝕技術在軟硬結合板中的應用

文章來源:責任編輯作者:王燦 查看手機網址
掃一掃!
掃一掃!
人氣:6258發布日期:2015-08-08 10:05【

  等離子體技術早在上個世紀就廣泛的應用于柔性線路板廠家等大規模集成電路的生產。等離子體又稱物質第四態,區別于物質常見的固、液、氣三種存在形態。簡單的說,等離子體是正離子和電子的密度大致相等的電離氣體。等離子體是物質整體呈電中性的物理、化學氣相粒子如離子、自由基(中性粒子、原子團)和其它活性粒子混合物。這些活性粒子可以實現許多表面處理,包括表面活化、除去鉆污、蝕刻,在能源、材料、環境和宇宙方面有廣泛應用。

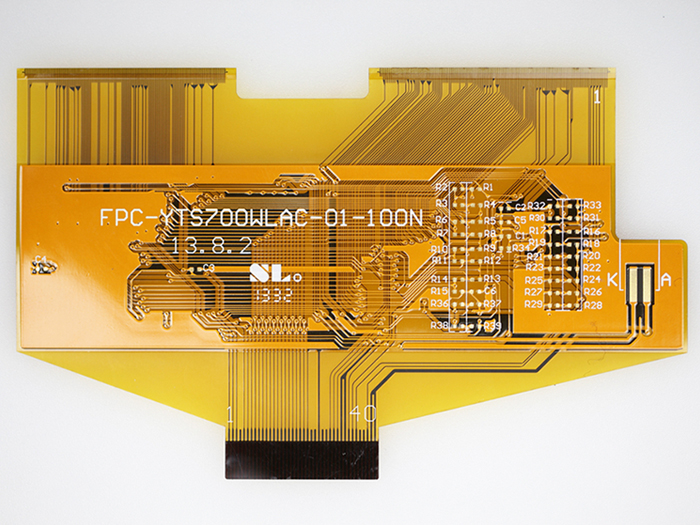

柔性線路板廠家

  相對于化學方法去鉆污,等離子體去鉆污至少具有三點化學方法無法達到的優點。其一化學凹蝕去鉆污由于受到孔徑和板材對水表面張力的影響,板材厚徑比有一定的限制;而用等離子體的方法去鉆污,理論上不受板材厚徑比的限制;其二是對于軟硬結合和一些混壓的高頻板所用的材料樹脂不盡相同,以至KMNO4未能對所有內層板材同時湊效,無法對不同樹脂同樣提高均勻良好的附著力。所以完成金屬化后經常出現孔壁空洞,嚴重者甚至出現開路短路;其三是為了防止熱沖擊過程中出現孔壁分離現象,特意要求孔壁執行高標的凹蝕制程,以完成孔銅對內層銅環三面包夾的牢靠互連。KMNO4的化學凹蝕很難做到三面包夾的效果。而等離子體除鉆污不受孔徑和孔深的限制,對常用樹脂具有均勻一致的蝕刻速率,而且比較容易做到三面包夾的凹蝕效果,目前業界普遍認為等離子體是電路板基板去鉆污和凹蝕的最佳技術。

  實驗原料:四層軟硬結合板,其中中間兩層為柔性線路板,外面兩層為剛性板,四層板通過改性AT-25粘結片層壓壓合在一起,壓合后總厚度為1mm。

  實驗方法:對壓合好的四層剛撓結合板鉆孔徑分別為0.15mm、0.20mm、0.25mm、0.30mm的孔,然后對鉆好的線路板分別采用等離子體,KMNO4,H2SO4三種方法去除孔內鉆污。通過鍍銅前后孔的切片效果圖和二次元圖片評估了這三種方法對于去孔壁鉆污和凹蝕的效果。

  其中,線路板的孔金屬化過程包括沉銅和鍍銅兩個過程。沉銅的工藝流程如下:上板→整孔→熱水洗→水洗→水洗→微蝕→水洗→水洗→預浸→活化→水洗→水洗→還原→純水洗→沉銅→水洗→水洗→下板

  鍍銅的工藝流程如下:上板→酸浸→除油→水洗→酸浸→鍍銅→水洗→下板


  1、不同的去鉆污和凹蝕工藝對孔鍍銅前切片的影響

  用等離子體法基本上將孔壁上的鉆污去除干凈了,而用KMNO4處理后的切片孔壁還有較少的鉆污,用H2SO4處理后的切片孔壁有較多的鉆污,而未進行處理的切片孔壁有大量的鉆污。這可能是因?yàn)閯倱辖Y(jié)合印制線路板所用的材料有多種,所產生的鉆污也包括聚酰亞胺、丙烯酸膠、FR-4等。用KMNO4 、H2SO4僅能去除某些單一的鉆污,等離子體對常用樹脂具有均勻一致的蝕刻速率,能夠綜合去除各種鉆污,所以等離子體法基本上將孔壁上的鉆污去除干凈了。

  2、不同的去鉆污和凹蝕工藝制備的孔鍍銅前二次元圖片

  當用等離子體工藝去孔壁鉆污和凹蝕工藝時,由于鉆污去除干凈了,孔呈現規整的圓形,而用KMNO4、H2SO4處理及未進行處理的孔壁,由于還有一定量的鉆污,孔呈現不規整的圓形,這進一步證實了等離子體能夠徹底去除我們生產的軟硬結合板的鉆污。

  3、不同的去鉆污和凹蝕工藝對孔鍍銅后切片的影響
  由于等離子體去除孔壁的鉆污較干凈,所鍍的銅的表面均平。用KMNO4處理后的及未進行處理的板鍍銅,在沉銅時整孔過程中將孔壁的鉆污基本上去除干凈了,所得微孔鍍銅層也較平整。而用H2SO4處理鉆污后,由于硫酸的咬蝕能力強,最后鍍銅的表面凸凹不平。
  通過研究不同的處理工藝對去除剛撓結合印制線路板鉆污和凹蝕對孔金屬化的影響。等離子體技術去除鉆污和凹蝕的效果明顯優于其它的去鉆污工藝。
