軟板廠為您解析手機觸摸屏的結構

文章來源：電子材料圈作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7133發布日期：2017-03-10 11:09【大中小】

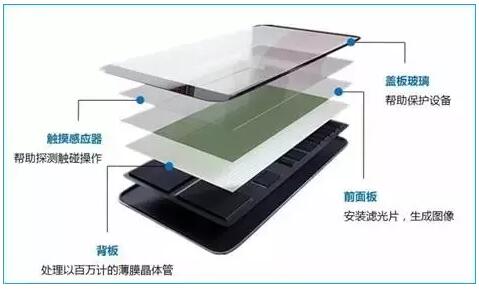

我們平時用的智能手機屏幕由多層玻璃及感測和處理信息的電子元件組成。這些玻璃都起什么作用？今天軟板廠就為您解析手機觸摸屏的結構。

最上面的玻璃為蓋板玻璃，其主要成分為二氧化硅（SiO2），莫氏硬度表中玻璃的硬度為6.5，起到保護手機內部結構的作用，但是這一層玻璃最為容易劃花，讓不少手機迷最為心痛，所以很多手機迷們喜歡在其上面貼一層保護膜，膜的材料就是塑料薄膜，也就是高分子材料，目前的手機貼膜主要有四種材質：PP材質、PVC材質、PET材質、ARM材質。

PP材質的貼膜比較軟，透光性也很差，起不到防刮花、防磨損的作用，只可防灰塵，由于效果不好，現在基本被消費者拋棄了。

PVC材質貼膜比較柔軟，容易粘貼，但比較厚，透光性能不是很好，而且如果撕下貼膜，會在手機屏幕上留下殘膠，影響美觀。

PET材質的貼膜，具有較高的透光性，撕下后也沒有殘膠，也不太容易出現貼膜中間的小氣泡，但是，這種貼膜的反光度較高，會導致使用者看不清屏幕上的字，同時也容易在表面上留下指紋等痕跡。

ARM材質，這種材質的膜表面經過最新工藝處理，具備耐磨抗劃傷的能力，同時，這種材質的產品貼后沒有氣泡，透光性也很好，撕下后不會留下任何痕跡，相對來講這種膜的效果最好，當然價格也是最昂貴的。

市場上手機蓋板玻璃主要是康寧公司生產的大猩猩玻璃，而僅僅依靠玻璃加工起家的藍思科技，也創造了市場發展的神話。

目前技術上出現了藍寶石材料替換玻璃材料，Apple watch 就用到了藍寶石材料。藍寶石的主要成分為氧化鋁（Al2O3），為單晶材料，莫氏硬度高達9，是除了金剛石（鉆石）之外，最為堅硬的一種材質，在防刮花方面比玻璃更有優勢。

但是藍寶石在技術上目前仍有劣勢，比如其韌性比較差，韌性不同于硬度，通俗的講就是材料抵御裂紋擴展的能力。這對于一款手機來說是非常重要的，藍寶石的韌性相比康寧的大猩猩玻璃要更差，導致的結果就是當使用藍寶石屏幕的手機和使用康寧大猩猩玻璃的手機同時受到相同力的沖擊或者擠壓的時候，前者破碎的可能性要更大。

第二個問題是透光率，可見光的波長在400-700nm，康寧官方給出的數據顯示大猩猩三代玻璃對于可見光的透過率均超過了92%，同時不同波長可見光的透過率相當?shù)姆€(wěn)定。而藍寶石對于可見光的透過率不到90%，同時不同波長的可見光的透過率呈圓弧狀曲線。這帶來了一個問題，透過率低意味著使用藍寶石做手機屏幕蓋板時屏幕的亮度更低，同時透過率的不平衡會讓屏幕偏色。

的確，單就目前而言，藍寶石還不是玻璃完美的替代品。但是在近兩三年的時間里，藍寶石的成本已經出現了一個相當大幅度的下滑。同時制作工藝的更加成熟，也讓藍寶石屏幕目前在量產上達到了一定的要求，并非像傳言中的“良品率極低，很難量產”。或許在玻璃表面CVD或者PVD一層藍寶石薄膜就可以結合玻璃和藍寶石的優點，同時解決“硬和脆”的問題。

第二層為觸摸感應器層，主要分為電阻式和電容式，其主要作用為探測觸碰操作。目前用到的觸摸感應層主要是在玻璃上應用磁控濺射技術鍍上一層ITO（氧化銦錫，或者摻錫氧化銦)，其是一種銦（III族）氧化物（In2O3）和錫（IV族）氧化物(SnO2)的混合物，通常質量比為90%In2O3，10%SnO2。

目前石墨烯最有可能替代ITO，成為觸摸屏的主流材料。石墨烯是已知的世上最薄、最堅硬的納米材料，它幾乎是完全透明的，透光率97.7%，導熱系數高達5300W/m·K，高于碳納米管和金剛石，常溫下其電子遷移率超過15000cm²/vs，比納米碳管或硅晶體高，而電阻率只約1Ω·m，比銅或銀更低，為世上電阻率最小的材料。

因其電阻率極低，電子遷移的速度極快，因此被期待可用來發展更薄、導電速度更快的新一代電子元件或晶體管。其優點主要表現為：

?屏幕畫面更逼真，由石墨烯薄膜支撐的石墨烯觸摸屏，透光率高達97.7%，通透性更好，色彩也就越真實、純凈。傳統使用的手機屏幕透光率在95%左右，在陽光下看就有畫面偏黃的感覺，但石墨烯幾乎是全透明的，手機屏幕就不偏色，畫面更加高清。

?石墨烯具有高導電性能的特點，對于觸摸屏手機是非常有用的，石墨烯手機多點觸控的靈敏性很高。

?石墨烯具有高柔軟性，未來可實現顯示屏彎曲，它不僅超薄、超輕，而且能夠在手中彎曲到接近180°的狀態，以這樣的屏幕所組裝的手機，變輕巧的同時，將擁有更高的韌性，具有防震、抗摔等功能。

第三層為前面板，主要是安裝濾光片，生成圖像。

最下面一層為背板，用來處理百萬計的薄膜晶體管。
