柔性電路板與硬板有什么區別？

文章來源：nod作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：10583發布日期：2016-12-23 11:19【大中小】

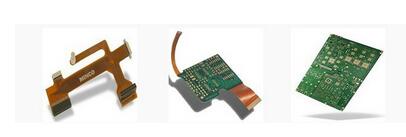

什么是柔性電路板，

什么是PCB硬板，

兩者區別何在？

柔性電路板

又稱軟板，

是用壓延銅或者

電解銅為材料的，

柔韌性很好，耐彎折。

通常的說法把PCB

叫做硬的那種板，

而FPC叫做柔性電路板。

柔性電路板的設計沿用了剛性線路板設計，

但是又不完全等同剛性電路板。

柔性電路板和線PCB硬板的區別

具體的不同之處可以歸納為以下幾方面：

1、柔軟度

柔性電路板的一個標準

就是要求柔軟性好，

柔性印制電路的

三維空間很重要，

因為彎曲和柔性的應用

可以節省空間并減少板層，

多數為單面、雙面。

硬板材質就是

要求比較過硬，

具有抗壓，

耐磨耐高溫等特性，

因此局限性了空間，

常見多層板。

2、線路的載流能力

與硬性電路板相比，

柔性電路板的散熱能力要差，

任何從直線到彎角

或不同線寬的變化，

都應該平滑過渡，

大家可以看到很多

柔性電路板采用蛇形走線。

同樣的線寬線距硬板的載流能力

要比軟板強很多，

因此我們常見

柔性電路板應用于較小電流的地方，

例如手機排線。

3、焊盤的設計

在焊盤的周圍，

有一個從柔性材料到剛性材料的變化。

柔性電路板這個區域更容易使導體破損。

因此，焊盤應避免出現

在容易產生彎曲的區域。

硬板則不需要強調這個問題。

4、板的形狀

不管軟板硬板板的形狀都會各種各樣，

柔性電路板在外形上一般首選矩形，

這樣可以更好的節省基材，

在板邊緣處要留有足夠的自由邊距，

在形狀上，

一般內解做成圓形的比尖形的內角要好，

光形的內解容易引起板的撕裂。

硬板則是固定的模式，

根據產品的形狀而定。

5、板子的厚度

柔性電路板較硬板薄，

常規硬板最薄能做到0.2mm已經很不錯了，

而柔性電路板可以比紙張還要薄，

因此在很多領域還是有很好的發展空間。

由上述可以看出柔性電路板和硬板各有千秋，

各有各的領域。

都是電路板行業必不可少的組成部分。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
