按鍵FPC：電容觸控按鍵

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：15287發布日期：2016-06-27 03:03【大中小】

按鍵FPC小編總結電容式觸摸感應原理：當人體（手指）接觸金屬感應片的時候，由于人體相當于一個接大地的電容，因此會在感應片和大地之間形成一個電容。

按鍵的操作界面可以是一整塊非導電體材料（溫度，靜電，水，灰塵等外界因素一般不會影響）,如：PMMA、玻璃、塑料、石材、陶瓷或者木材，上面不能有金屬。按鍵正上方1mm以內不能有金屬。所以在采用電鍍、蒸鍍、IMD、絲印等表面處理工藝時，要特別注意。

（1）PMMA, PC,玻璃等lens材料的電鍍性都不好，所以不會采用電鍍工藝。

（2）蒸鍍/濺鍍(VM):由于蒸鍍/濺鍍具有金屬屬性，它們對觸摸按鍵靈敏度有影響。在采用蒸鍍/濺鍍工藝時，必須注意觸摸按鍵的正上方1mm以內不能鍍。可能會影響ID效果。需要在ID與觸摸按鍵之間平衡。

（3）NCVM不影響觸摸按鍵。這是經過實驗檢查的結果，所以NCVM可以用在觸摸按鍵的LENS上不受任何限制。

（4）絲印/移?。喝绻z印/移印具有Mirror效果的油墨，這種油墨中都含有金屬離子，具有金屬屬性，所以這種油墨會影響觸摸按鍵的靈敏度。這種情況與VM類似，必須注意觸摸按鍵的正上方1mm以內不能印刷）

優點：

-支持按鍵、滑塊和滾輪觸摸界面；

-制造成本低；

-制造過程簡單；

-靈敏度可調節，具有很高的調節性。

從理論上，觸摸按鍵無論做在PCB板還是FPC（配線密度高、重量輕、厚度薄、彎折性好）上都能工作。與觸摸按鍵芯片配合的地方必須是平面，因?yàn)樾酒荒軓澢c扭曲。

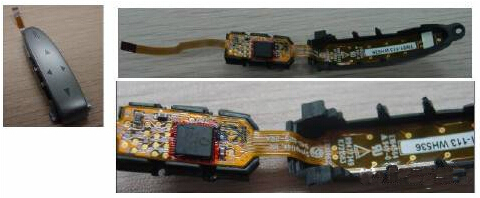

觸摸按鍵與芯片在FPC上

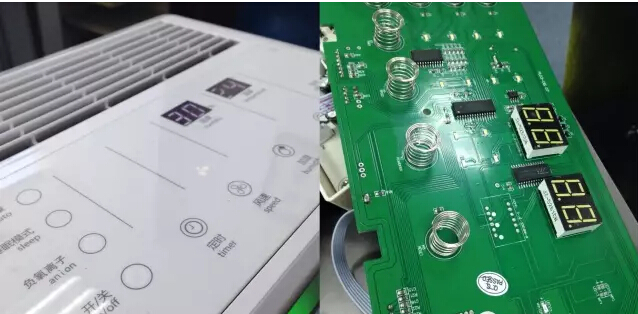

觸摸按鍵與芯片在pcb上

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
