柔性電路板廠教你6種檢查電路板短路的大招！

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5508發布日期：2015-10-13 10:39【大中小】

說到短路，柔性電路板廠工程師們肯定很后怕。為啥？因為電路對電路板的危害是相當大的，一個不小心，燒了元器件，甚至是整個電路板報廢。那么避免電路板短路就顯得尤為重要，如何來檢測電路板短路呢？

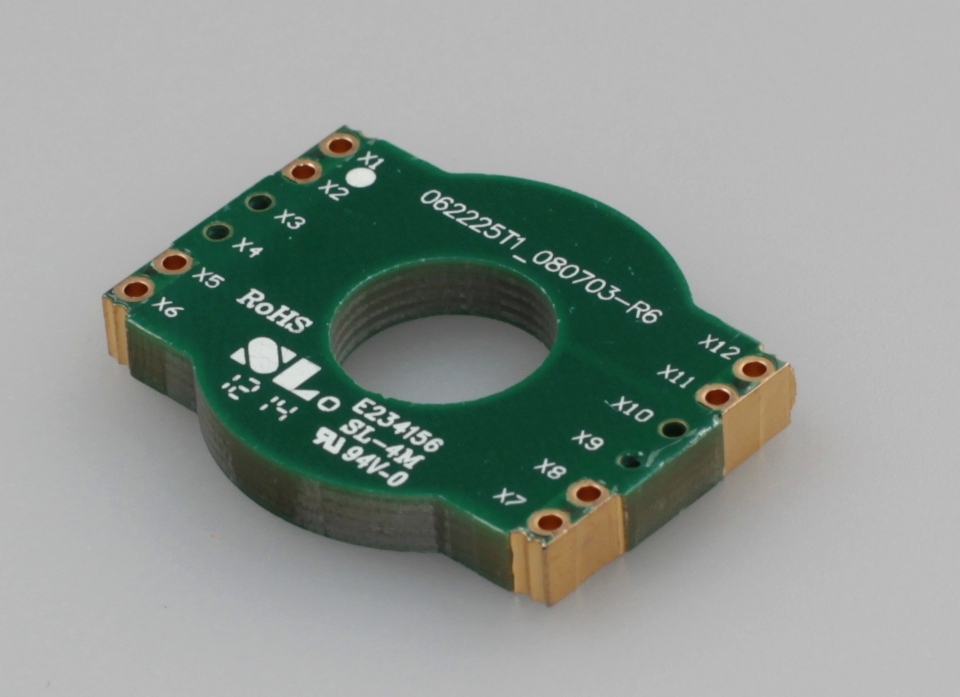

柔性電路板廠

電路板短路的六種檢查方法

1.電腦上打開電路板設計圖，把短路的網絡點亮，看看什么地方離得最近，最容易連到一塊。特別要注意IC內部的短路。

2.如果是人工焊接，要養成好的習慣：

a.焊接前要目視檢查一遍電路板，并用萬用表檢查關鍵電路（特別是電源與地）是否短路；

b.每次焊接完一個芯片就用萬用表測一下電源和地是否短路；

c.焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上（特別是表貼元件），就不容易查到。

3.發現有短路現象。拿一塊板來割線（特別適合單/雙層板），割線后將每部分功能塊分別通電,逐步排除。

4.使用短路定位分析儀器

5.如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。由于BGA的焊接難度大，如果不是機器自動焊接，稍不注意就會把相鄰的電源與地兩個焊球短路。

6.小尺寸的表貼電容焊接時一定要小心，特別是電源濾波電容（103或104），數量多，很容易造成電源與地短路。當然，有時運氣不好，會遇到電容本身是短路的，因此最好的辦法是焊接前先將電容檢測一遍。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
