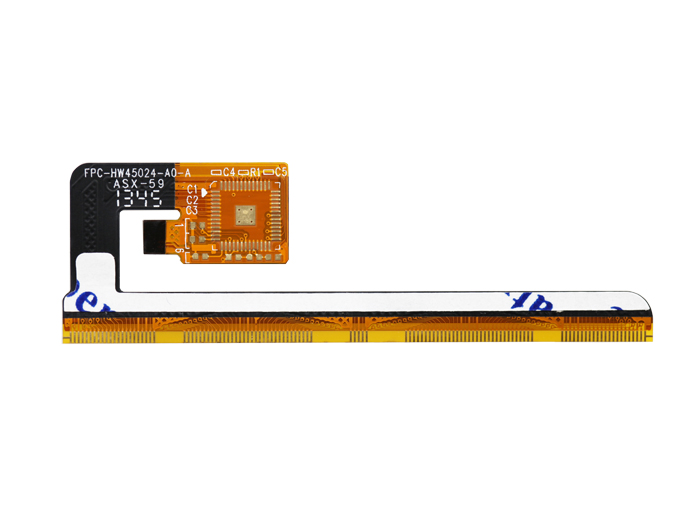

FPC的分類方法
FPC可分為單層，雙層，多層，多層中空，帶異方性導電膠，高密度微線路COF。其中單層更可分為：簡單單層，單層雙面接觸(假雙面)，窗口型(裸空型)，反折型及露空手指型。因不同需要及成本考量，采用不同結構設計。
1.簡單單層FPC由2層PI薄膜包覆著1層銅箔線路，露空接觸面在同一面。
2.單層雙面接觸在制作過程中先把2層PI薄膜預沖開口，好讓成品露空接觸面可分別在2面，此制作方式廣泛采用于LCD模組上。
3.單層(窗口型/裸空型)同樣在制作過程中先把2層PI薄膜預沖開口，好讓成品接觸面可分別在2面，此制作方式可直接采用鉻鐵把FPC焊在PCB上。
4.單層(露空手指型)同樣在制作過程中先把2層PI薄膜預沖開口,此制作方式適用于連接2片PCB而不需連接器。
5.單層(反折型)將單層FPC反折為雙面接觸，適用接插于ZIF連接器。
6.雙面FPC包括2層銅箔線路而互相之間由導孔(PTH)連接。
7.多層板包括3層或以上銅箔線路而互相之間由導孔(PTH)連接。多層中空型則于需經常彎曲區域不施加黏合而留為分層，以達致極佳彎折效果，特別適用于折疊式移動電話，多層板包括3層或以上銅箔線路而互相之間由導孔(PTH)連接。
